Unity 自用帧同步架构分享

目录

1. 概述
2. 架构设计
3. 核心组件
4. 实现细节
5. 使用示例
6. 性能优化
7. 扩展指南

概述

设计目标

本架构旨在为Unity游戏客户端提供一套完整的帧同步解决方案，支持：

• ✅ 确定性计算 - 使用定点数避免浮点误差
• ✅ 高效同步 - 位图脏标记 + 增量序列化
• ✅ 状态回滚 - 快照管理支持网络补偿
• ✅ 跨平台兼容 - 统一的二进制格式
• ✅ 易于扩展 - 模块化设计，支持32字段扩展

技术栈

架构设计

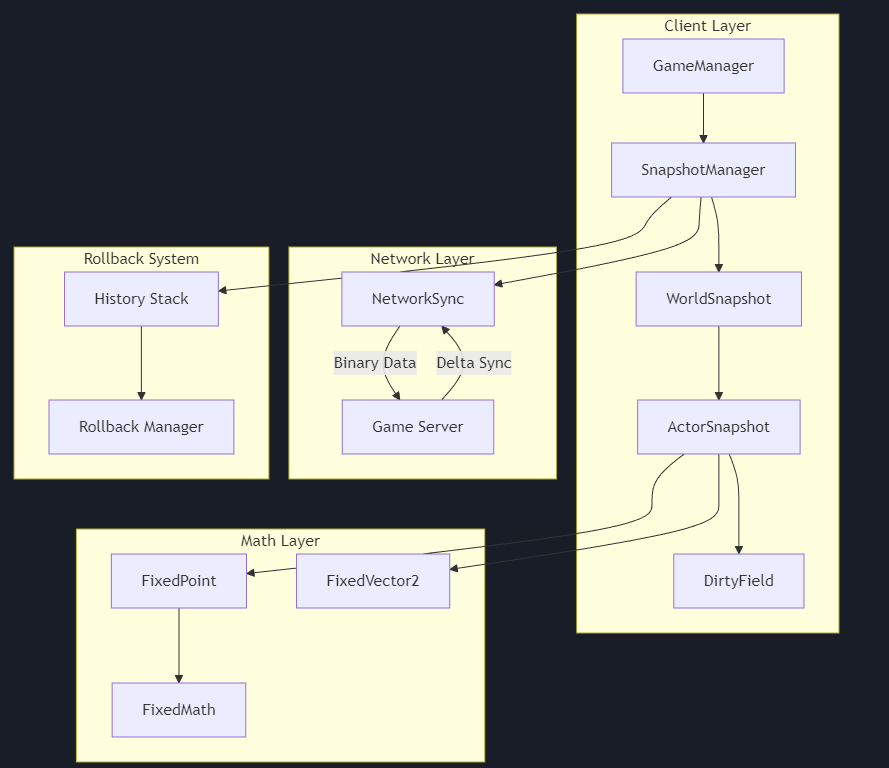

整体架构图

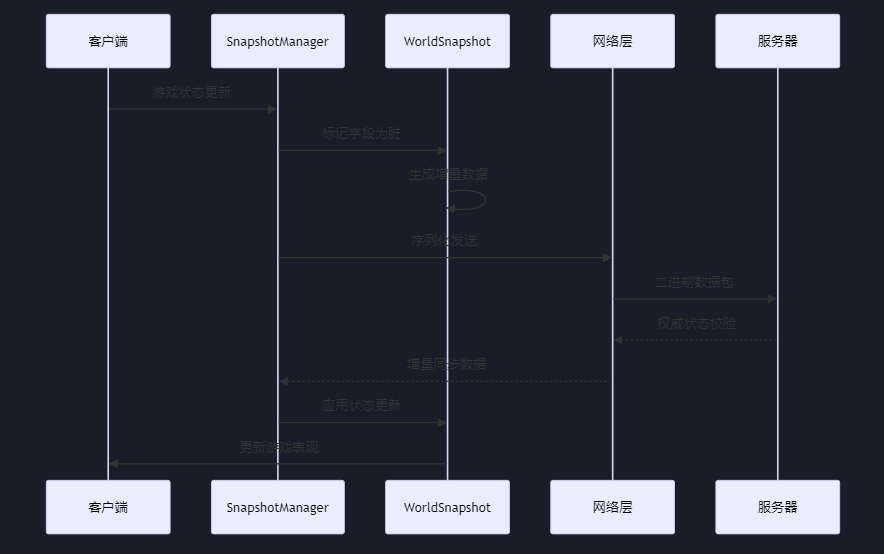

数据流向图

核心组件

1. 定点数系统 (FixedPoint)

功能特性：

• 🎯 Q16.16精度 (65536倍精度)
• ⚡ 快速算术运算
• 🔄 与float无缝转换
• 📦 高效序列化支持

核心实现：

[System.Serializable]
public struct FixedPoint : IComparable<FixedPoint>, IEquatable<FixedPoint>
{
    private const int FRACTIONAL_BITS = 16;
    private const int SCALE = 1 << FRACTIONAL_BITS; // 65536

    [SerializeField] private int rawValue;

    // 构造与转换
    public FixedPoint(float value) => rawValue = (int)(value * SCALE);
    public static implicit operator FixedPoint(float value) => new FixedPoint(value);
    public static explicit operator float(FixedPoint fp) => (float)fp.rawValue / SCALE;

    // 算术运算
    public static FixedPoint operator +(FixedPoint a, FixedPoint b)
        => new FixedPoint(a.rawValue + b.rawValue);

    public static FixedPoint operator *(FixedPoint a, FixedPoint b)
        => new FixedPoint((int)((long)a.rawValue * b.rawValue >> FRACTIONAL_BITS));
}

数学工具类扩展：

public static class FixedMath
{
    public static readonly FixedPoint PI = new FixedPoint((int)(Math.PI * 65536));
    public static readonly FixedPoint Deg2Rad = PI / 180;

    // 三角函数表查找实现
    public static FixedPoint Sin(FixedPoint angle) { /* 查表实现 */ }
    public static FixedPoint Cos(FixedPoint angle) { /* 查表实现 */ }
    public static FixedPoint Sqrt(FixedPoint value) { /* 牛顿迭代法 */ }
}

2. 脏字段系统 (DirtyField)

设计理念：自动追踪字段变化，实现精确的增量同步

[System.Serializable]
public struct DirtyField<T> where T : IEquatable<T>
{
    private T _value;
    private bool _isDirty;

    public T Value
    {
        get => _value;
        set
        {
            if (!_value.Equals(value))
            {
                _value = value;
                _isDirty = true;
                OnValueChanged?.Invoke(value);
            }
        }
    }

    public bool IsDirty => _isDirty;
    public event Action<T> OnValueChanged;
}

使用优势：

• 🎯 精确追踪 - 只有真正变化的字段才被标记
• ⚡ 性能优化 - 避免不必要的序列化
• 🔔 事件通知 - 支持变化监听

3. 快照基类架构

位图脏标记系统：

public abstract class SnapshotBase
{
    protected uint dirtyMask = 0; // 32位掩码
    protected const int MAX_FIELDS = 32;

    protected void SetFieldDirty(int fieldIndex)
    {
        if (fieldIndex >= 0 && fieldIndex < MAX_FIELDS)
            dirtyMask |= (uint)(1 << fieldIndex);
    }

    // 增量序列化 - 只传输变化的字段
    public virtual byte[] SerializeDelta()
    {
        using (var stream = new MemoryStream())
        using (var writer = new BinaryWriter(stream))
        {
            writer.Write(dirtyMask);
            SerializeDirtyFields(writer);
            return stream.ToArray();
        }
    }
}

4. Actor快照实现

字段映射表：

核心实现：

public class ActorSnapshot : SnapshotBase
{
    // 字段常量定义
    private const int FIELD_POSITION = 0;
    private const int FIELD_ROTATION = 1;
    private const int FIELD_VELOCITY = 2;
    // ... 更多字段

    // 属性访问器 - 自动标脏
    public FixedVector2 Position
    {
        get => _position;
        set { _position.Value = value; SetFieldDirty(FIELD_POSITION); }
    }

    // 增量序列化实现
    protected override void SerializeDirtyFields(BinaryWriter writer)
    {
        if (IsFieldDirty(FIELD_POSITION)) SerializeField(writer, _position.Value);
        if (IsFieldDirty(FIELD_ROTATION)) SerializeField(writer, _rotation.Value);
        // ... 其他字段
    }
}

5. 世界快照管理

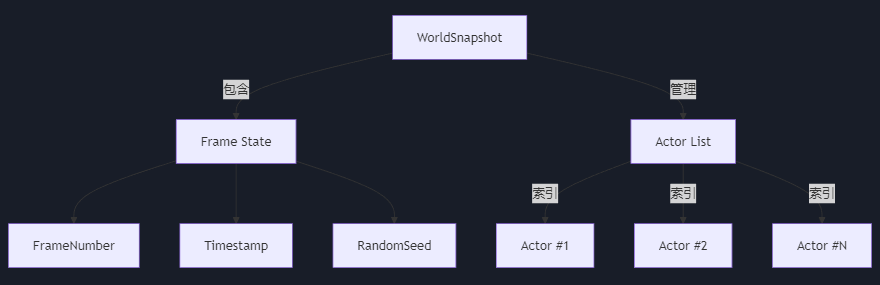

多层级快照结构：

功能特性：

• 🎮 多Actor管理 - 统一管理所有游戏对象
• 🔄 增量同步 - 只同步变化的Actor
• 📊 状态追踪 - 帧号、时间戳、随机种子

💡 实现细节

序列化格式设计

完整快照格式：

[4字节] 脏标记掩码
[4字节] 帧号
[8字节] 时间戳
[4字节] 随机种子
[4字节] Actor数量
[变长] Actor数据块...

增量快照格式：

[4字节] 世界脏标记
[变长] 世界脏字段数据
[4字节] 脏Actor数量
  └─ [4字节] ActorID
  └─ [1字节] 存在标志
  └─ [4字节] 数据长度
  └─ [变长] Actor增量数据

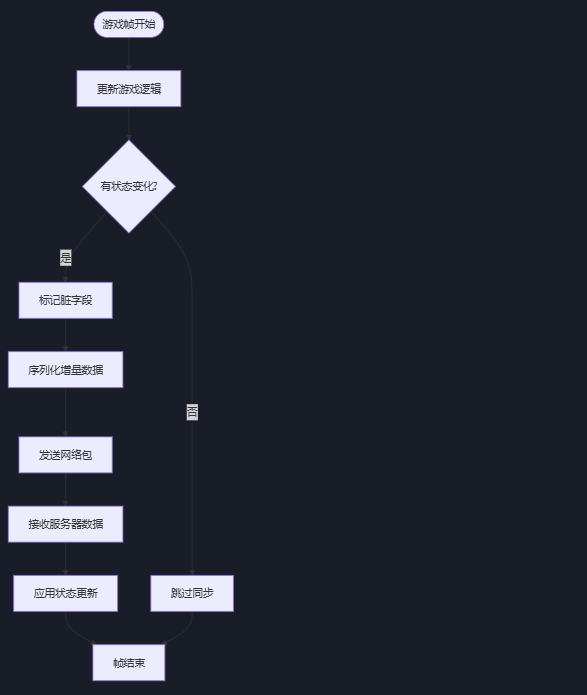

网络同步流程

使用示例

基础使用流程

public class GameController : MonoBehaviour
{
    private SnapshotManager snapshotManager;
    private ActorSnapshot playerActor;

    void Start()
    {
        // 初始化快照管理器
        snapshotManager = GetComponent<SnapshotManager>();

        // 创建玩家Actor
        playerActor = new ActorSnapshot(1001, ActorType.Player);
        snapshotManager.CurrentSnapshot.AddActor(playerActor);
    }

    void Update()
    {
        // 更新玩家位置
        var input = GetPlayerInput();
        var newPosition = playerActor.Position + input * Time.deltaTime;
        playerActor.Position = newPosition; // 自动标脏

        // 检查是否需要网络同步
        if (snapshotManager.CurrentSnapshot.HasDirtyFields)
        {
            var syncData = snapshotManager.GetSyncData();
            NetworkManager.SendToServer(syncData);
        }
    }

    // 接收服务器同步数据
    void OnReceiveServerSync(byte[] data)
    {
        snapshotManager.ApplySyncData(data);
        UpdateVisualRepresentation();
    }
}

状态回滚示例

public class RollbackManager : MonoBehaviour
{
    private SnapshotManager snapshotManager;

    // 客户端预测失败，回滚到服务器确认帧
    public void HandleMisprediction(uint serverFrame)
    {
        // 回滚到服务器帧
        if (snapshotManager.RollbackToFrame(serverFrame))
        {
            Debug.Log($"回滚到帧 {serverFrame}");

            // 重新计算后续帧
            var currentFrame = snapshotManager.CurrentSnapshot.FrameNumber;
            for (uint frame = serverFrame + 1; frame <= currentFrame; frame++)
            {
                ReplayGameLogic(frame);
            }
        }
    }
}

⚡ 性能优化

内存优化策略

网络优化

public class NetworkOptimizer
{
    private const int BATCH_SIZE = 8; // 批量处理
    private Queue<byte[]> pendingUpdates = new Queue<byte[]>();

    public void BatchSendUpdates()
    {
        if (pendingUpdates.Count >= BATCH_SIZE)
        {
            var batchData = CombineUpdates(pendingUpdates);
            NetworkManager.SendBatch(batchData);
            pendingUpdates.Clear();
        }
    }
}

序列化优化

压缩策略：

• 🗜️ 增量压缩 - 只传输变化字段
• 📏 变长编码 - 小数字用更少字节
• 🎯 位域压缩 - 布尔值打包为位

🔧 扩展指南

添加新字段

1. 定义字段常量：

private const int FIELD_NEW_PROPERTY = 6; // 新字段索引

1. 添加DirtyField：

private DirtyField<int> _newProperty;

1. 实现属性访问器：

public int NewProperty
{
    get => _newProperty;
    set { _newProperty.Value = value; SetFieldDirty(FIELD_NEW_PROPERTY); }
}

1. 更新序列化方法：

protected override void SerializeDirtyFields(BinaryWriter writer)
{
    // ... 现有字段
    if (IsFieldDirty(FIELD_NEW_PROPERTY)) writer.Write(_newProperty.Value);
}

自定义Actor类型

public class BulletSnapshot : ActorSnapshot
{
    private const int FIELD_DAMAGE = 6;
    private const int FIELD_LIFETIME = 7;

    private DirtyField<FixedPoint> _damage;
    private DirtyField<FixedPoint> _lifetime;

    public BulletSnapshot(uint id) : base(id, ActorType.Bullet)
    {
        _damage = new DirtyField<FixedPoint>(100);
        _lifetime = new DirtyField<FixedPoint>(5.0f);
    }

    // 重写序列化方法，添加子弹特有属性
}

📊 技术指标

性能指标

扩展能力

• ✅ 支持最多 4,294,967,295 个Actor (uint范围)
• ✅ 支持最多 32个字段 的脏标记追踪
• ✅ 支持最多 60帧 的历史回滚
• ✅ 支持 Q16.16 定点数精度 (±32767.99998)

🔍 故障排查

常见问题与解决方案

Q: 定点数精度不够怎么办？
A: 可以调整 FRACTIONAL_BITS 常量，但需要考虑溢出风险。

Q: 网络同步出现抖动？
A: 检查是否正确使用了增量同步，避免全量传输。

Q: 状态回滚后表现异常？
A: 确保回滚后正确更新了所有视觉组件。

Q: 序列化性能问题？
A: 使用对象池复用 MemoryStream 和 BinaryWriter。

📚 参考资料

• Unity官方文档 - 网络同步
• 定点数算法 - Fixed-Point Arithmetic
• 帧同步原理 - Lockstep Networking
